六要素一體式氣象傳感器的檢測原理

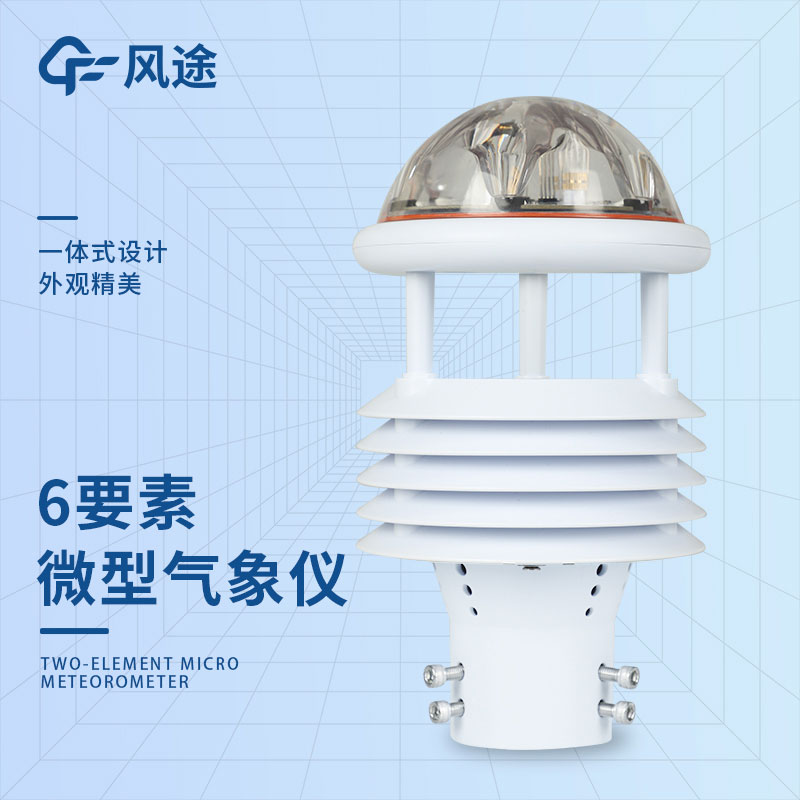

六要素一體式氣象傳感器由風途科技發布，類型為FT-WQX6。監測參數包括風速，風向，溫度，濕度，大氣壓力和光學雨量等。

在室外環境中監測傳感器多采用超聲波時差法進行風速風向測量，該方法利用發出連續變頻超聲波信號和測量相對相位進行風速風向探測。本實用新型避免由于傳感器開機延時，解調電路延時，溫度變化等因素導致測量不準確。

它測量大氣壓力常用壓阻式，即將一惠斯通電橋鋪展到單晶硅片上，利用電壓阻效應改變橋壁電阻值而產生差動電壓信號。該信號經過專用放大器后又經過電壓電流變換把量程對應的信號變換為4~20mA/1~5VDC的標準值。

它測雨量一般用光電式，在微氣象上有一對紅外光發射裝置及兩對紅外導光器。導光器有特定折光系數可以實現光線在圓弧線路上的傳遞。在無雨情況下，導光器使紅外光發射端光線穩定地導通到接收端，接收端收到光線能量幾乎達到均衡。當有水與導光器接觸時光傳導通路會產生散射而接收端收到的光能量會產生跳變衰減現象，利用一些電路及算法創建了不同雨滴衰減的數學模型，然后計算各雨滴大小，并根據雨滴大小及雨滴個數計算單位面積降雨量。
